WiNRADiO WR-G305e récepteur radio large bande

Aperçu

Le WiNRADiO WR-G305e est un récepteur logiciellement défini (Software Defined Receiver) pour PC de type large bande couvrant de 9 kHz à 1800 MHz, extensible jusqu'à 3500 Mhz avec un convertisseur optionnel. Il s'agit d'un modèle externe.

Ce récepteur se connecte à l'ordinateur par interface USB et est compatible avec tous les ordinateurs modernes portables ou de bureau. Une interface série existe en option.

WiNRADiO WR-G305e récepteur SDR

Le WiNRADiO G305e: Un récepteur performant qui saura vous surprendre.

Fonctions

 Couvre de 9 kHz à 1800 MHz
 Démodulation logicielle (SDR)
 Grande sensibilité
 Résistant aux signaux puissants
 Analyseur de spectre en temps réel
 Accord par pas de 1 Hz.
 S-mètre précis
 Grande vitesse de balayage
 Plusieurs modes de squelch
 Très faible bruit de phase
Décodeur DRM en option
 APCO P25 possible en option
 Jusque 3.5 GHz avec convertisseur en option
 Interface USB (série en option)
 Installation Plug and Play


Possibilités supplémentaires disponibles avec l'option démodulateur professionnel :

 Largeur de bande FI ajustable en continu de 100 Hz à 15 kHz
 Sélectivité des filtres ajustable
 Compatible WiNRADiO Digital Bridge
 Instrumentation de mesure intégrée
 Blocs diagrammes intéractifs

récepteur radio piloté PCLe WR-G305e est un autre membre de la famille G3 de récepteurs définis logiciellement.

Un récepteur est dit défini logiciellement (SDR) lorsque la démodulation et le dernier étage FI sont entièrement gérés par logiciel. Habituellement ceci nécessite un DSP, mais pour le G305E ces opérations sont effectuées par l'ordinateur PC. La plupart des ordinateurs actuels sont plus rapides et plus puissants que les DSP datant de quelques années. Si vous disposez d'un PC, vous avez déjà une part importante d'un récepteur défini logiciellement.

En plus de son interface flexible et intuitive avec de nombreuses fonctions normalement non disponibles pour les récepteurs conventionnels, le G305e excelle par la qualité de ses démodulateurs. Le démodulateur standard permet d'obtenir un récepteur de hautes performances à couverture générale incluant un analyseur de spectre, la démodulation AM synchrone et de nombreuses autres fonctions, le démodulateur permet encore plus : ajustement continu de la bande passante FI (par pas de 1 Hz), blocs diagrammes intéractifs avec 2 analyseurs audio et même des fonctions de mesure.

Un démodulateur DRM est également disponible en option.

WiNRADiO G305E Panneau de commande du récepteur

WR-G305e logiciel interface

En plus des commandes et indicateurs habituels, le panneau de commande du WR-G305E contient des innovations  telles qu'une multitude d'options d'accord (la barre de contrôle sur la droite au dessus de l'horloge), trois modes de balayage, la sélection automatique du pas, un véritable S-mètre indiquant les valeurs en unités S, dBm ou microvolts, cinq types de squelch et d'autres fonctions. Vous pouvez sélectionner la vitesse AGC et également le désactiver en le remplaçant par un contrôle manuel du gain FI.

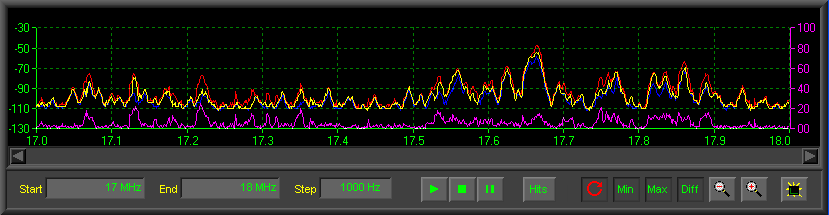

Lorsque vous cliquerez sur le triangle jaune à côté du poussoir On/Off, le visualisateur de spectre (pouvant fonctionner comme un compteur de hits) apparaitra sous le panneau de commande.

WR-G305E analyseur de spectre

WR-G305e Pack complet

Eléments fournis :


Le pack standard contient

Récepteur WR-G305e
Logiciel sur CD-Rom
Notice d'utilisation
Alimentation à faible bruit
Antenne de démarrage
Cordon USB
Adaptateur BNC /  SMA


L'installation est simple et rapide.

Lancez le programme d'installation , connectez le récepteur et commencez à balayer les fréquences comme jamais vous ne l'avez fait auparavant.

Configuration nécessaire:

 PC avec Pentium 500 MHz ou plus rapide
 Un connecteur USB libre
 Windows 98/ME/2000/XP/Vista/7/8
 Sound Blaster 16 (or carte son compatible)

WR-G305e Spécifications techniques

Type récepteur

Superhétérodyne basé DDS à double conversion avec dernier étage FI et démodulateur logiciels

Bande de fréquence

9 kHz à 1800 MHz  (3500 MHz avec convertisseur optionnel)

Résolution d'accord

1 Hz

Modes de modulation

Standard :  AM, AMN, AMS, LSB, USB, CW, FMN
Options :    ISB, DSB (uniquement avec démodulateur professionnel)
                    FMW (démodulation hardware en option)

Réjection image

60 dB

IP3

0 dBm @ 20kHz

MDS

-135 dBm

Gamme dynamique

90 dB

Bruit de phase

-148 dBc/Hz @ 100 kHz

Précision RSSI

5 dB

Sensibilité RSSI

1 µV

Selectivité  (-6dB)

AM

6 kHz

AMN

4 kHz

AMS

4 kHz

LSB, USB

2.5 kHz

CW

500 Hz

FM3

3 kHz

FM6

6 kHz

FMN

12 kHz

FMW (option)

230 kHz

Vitesse de balayage

60 canaux/seconde max

Sensibilité
(AM/SSB/CW 10dB S/N)
(FM 12dB SINAD)

Mode

0.15-500 MHz

500-1800 MHz

AM, AMS

1.7µV

1.85µV

LSB, USB

0.35µV

0.37µV

CW

0.2µV

0.25µV

FM3, FM6, FMN

0.7µV

0.8µV

FMW (option)

2.0µV

2.0µV

Fréquences intermédiaires

FI1: 109.65 MHz
FI2: 12 kHz

Filtre limiteur

2 x 4-pole 15 kHz BW filtre cristal

Stabilité fréquence

10 ppm (0 à 60° C)

Entrée antenne

50 ohm (connecteur SMA)

Sortie

12 kHz sortie FI2  (compatible avec entrée ligne de carte son)

Interface

USB (compatible 1.0 et 2.0)
(interface série optionnelle)

Dimensions

Longueur: 164 mm
Largeur: 96 mm
Epaisseur: 41 mm

Poids

467 gr
